电能质量治理产品

2026 VI.0

关于雅达

雅达股份致力于提供数字化配电解决方案与服务，持续赋能行业数智化、低碳化转型。产品及解决方案广泛应用于发电端、供配电到用电末端各场景，业务覆盖数据中心、通信、工业、电力、新能源、轨道交通等行业。

30+公司成立及行业积累经验

300+ 专利、著作权等知识产权

10+获省部及市级科学进步奖项

10+国家、行业和团体标准的制定

经营理念

企业定位

电力智能测控仪表专家、能耗管理系统集成商

雅达使命

致力于提供性价比卓越的产品

雅达愿景

成为基业长青的企业

雅达精神

脚踏实地、创新创造

雅达文化

诚信儒雅、谦逊豁达

1、产品优势.. ....02
2、YD A系列APF/SVG标准机型. ..03
3、YD B系列APF/SVG机架式超小机型. .05
4、YD B系列APF/SVG分布式机型. ….07
5、YD B系列APF/SVG高防护机型 ...09
6、YD B系列APF/SVG 690V/800V标准机型. ....1
7、YD B系列APF/SVG高效率高防护碳化硅机型. …….13
8、YD B系列SPC三相不平衡调节装置 ..15
9、YD BAMJ系列电容器.. ...17
10、YD CKSG调谐电抗器. ....19
11、YD KL/KT 系列新一代无功补偿控制器. ..21
12、YD T系列晶闸管投切开关.. ...23
13、YD Z系列母线式智能电容装置. ...24
14、YDPQ200-A 电能质量分析仪. ..25
15、YDPQ200-C 电能质量分析仪.. ...27
16、YDPQ200-Q智能电力测控仪.. ..29
17、APF/SVG产品选型说明. ...31

产品优势

绿色化

更高功率密度更节省资源

小型化

智能化

更多功能更易使用

模块化

更高可靠性更强可用性

效率达97.2%,比效率为95%的有源滤波器年节约电能约6,500kwh

绿色化

效率更高的拓扑

增强型控制算法

基于精确模型的热设计和结构优化

小型化

体积仅为同类主流品牌1/6,占用更少空间，灵活适应不同的工况

安装创新，壁挂式或机架式安装

使用更少的原材料，保护环境

智能化

补偿指定次数谐波●可调感性、容性无功补偿●补偿系统不平衡负载●自动检测、抑制系统谐振●全功能监控系

模块化

N+1冗余，显著提高系统可靠性流水线生产，更出色质量保证减少系统单故障点灵活并联，适应不同工况

/ YD A系列APF/SVG标准机型

APF：35A

50A、75A

100A、150A、200A

SVG:30kVar

50kVar

100kVar、150kVar

整柜产品

壁挂式模块

机架式模块

设备参数

类别

项目

A系列模块指标

名称

产品名称

YD XXX SVG

YD XXX APF

规格

电压等级

380V

480V

690V

380V

480/690V

模块规格

100

150

40/80

50/100

100

150

200

50/100

模块尺寸(W*H*D; mm)

480*130*440

√

480*200*530

√

680*200*530

√

680*200*550

√

单柜最大容量

600*600

200A

300A

600*800

300A

600A

800*800

600A

400A

500A

800A

500A

可并联数量

12台

输入

工作电压

380Vac/480Vac/690Vac(±20%)

工作频率

50Hz(±10%)

电网结构

三相三线或三相四线

电流互感器

100:5~10000:5

功能

补偿谐波

2-13 次(额定电流的 50%)

2-50次

谐波滤除率

设备容量范围内，≥90%≥85%(负载电流畸变率≥20%)；≥70%(负载电流畸变率<20%)

补偿无功

-1~+1可调(设备容量范围内)

补偿三相不平衡

100%不平衡完全补偿(690V无补偿三相不平衡功能)

通讯协议

通讯方式

RS485、Modbus 协议

通讯接口

RS485

上位机软件

有，所有参数可通过上位机设置

故障报警

有，最多可记录500条报警信息

监控

支持各模块独立监控/整机集中监控

技术指标

全响应时间

≤10ms

有功损耗

≤2.5%

散热方式

智能风冷

噪声

≤60dB

保护功能

过压、欠压、过热、过流、短路等二十余种保护

CT安装位置

负载侧/电网侧可选

机械特性

壁挂尺寸

壁挂与模块尺寸相同

模块重量

17.5kg(30k/35A)；26kg(480 宽50k/50A/75A/100A);32kg(680 宽 50k/50A/75A);38.5kg(680 宽 100k/100A/150A);45.5kg(150k/200A);

颜色

7035细橘纹喷涂

环境要求

工作温度

-10℃~+50℃

海拔

<5000米(1000米以上，每增加100米功率降低1%使用)

相对湿度

<95%，无凝露

防护等级

模块 IP20+电子层 IP42（可定制IP54)

抗污染等级

2级(可定制3级)

/ YD B系列 APF/SVG机架式超小机型

优点

超小45mm刀锋机型,大幅度提升配电室利用率

最优风道规划，散热显著

安装便捷,操作简单

采用PWM调速风扇,智能AI算法,轻载设备效更高,同时延长风扇使用寿命

安装尺寸

设备参数

类别	项目	B型模块技术指标
规格	产品名称	机架式超小机型
	电压等级	400V
	模块规格	APF:15A/20A SVG:10kvar
	模块尺寸(WDH;mm)	410×340×45
	可并联数量	1台
输入	工作电压	400Vac(-20%~+15%)
	工作频率	50Hz/60Hz(±3Hz)
	电网结构	三相三线或三相四线
	电流互感器变比	100:5~10000:5
功能	补偿谐波	谐波抑制/无功补偿/不平衡补偿，11种模式任意组合
	谐波滤除率	/
	补偿无功	-1~+1可调(设备容量范围内）
	补偿三相不平衡	100%不平衡完全补偿
	4G/WiFi模块	/
通讯协议	通讯方式	Mbdbus, TCP/IP, CAN
	通讯接口	RS485，网口
	上位机软件	有，所有参数可通过上位机设置
	故障报警	有，最多可记录1000数据记录
	监控	支持4.3寸触摸屏或2.5寸按键屏独立监控/整机集中监控
技术指标	全响应时间	≤5ms
	有功损耗	<2%，额定满载工作下
	散热方式	PWM调速风扇，智能AI算法
	噪声	≤60dB
	保护功能	过压、欠压、过热、过流、短路等二十余种保护
	CT安装位置	负载侧/电网侧可选
机械特性	其他尺寸	1
	模块重量	7.5kg
	颜色	工业黑色RAL7021，可按定制
环境要求	工作温度	- 40℃~+55℃
	海拔	≤1500m;1500m~4000m之间，根据国标GB/T3859.2,每增加100m，功率降低1%
	相对湿度	0~95%,无凝露
	防护等级	IP20，其余IP等级可定制
	抗污染等级	污染等级III
相关资质及标准	遵循标准	IEEE519、IEC6100-3-6、ERG5/4

检测依据：JB/T11067-2011《低压有源滤波装置》DL/T1216-2019《低压静止无功发生装置技术规范》

YD B系列APF/SVG分布式机型

优点

工作环境温度最高达55C,适应安装环境

热插拔式可以实现“零停机扩容”

采用PWM调速风扇,智能AI算法,轻载设备效更高,同时延长风扇使用寿命

安装尺寸

机架式

热插拔式

设备参数

	类别	项目	B型模块技术指标
	规格	产品名称	分布式机型
		电压等级	400V
		模块规格	APF:30/50ASVG: 30/35kvar
		模块尺寸(WDH;mm)	380×424×88
		可并联数量	8台
	输入	工作电压	400Vac(-20%~+15%)
		工作频率	50Hz/60Hz(±3Hz)
		电网结构	三相三线或三相四线
		电流互感器变比	100:5~10000:5
	功能	补偿谐波	谐波抑制/无功补偿/不平衡补偿，11种模式任意组合
		谐波滤除率	/
		补偿无功	-1~+1 可调（设备容量范围内）
		补偿三相不平衡	100%不平衡完全补偿
		4G/WiFi模块	1
	通讯协议	通讯方式	Modbus, TCP/I P, CAN
		通讯接口	RS485，网口
		上位机软件	有，所有参数可通过上位机设置
		故障报警	有，最多可记录1000数据记录
		监控	支持4.3寸触摸屏或2.5寸按键屏独立监控/整机集中监控
	技术指标	全响应时间	≤5ms
		有功损耗	<2%，额定满载工作下
		散热方式	PWM调速风扇，智能AI算法
		噪声	≤60dB
		保护功能	过压、欠压、过热、过流、短路等二十余种保护
		CT安装位置	负载侧/电网侧可选
机械特性		其他尺寸	热插拔式：380×425×88
		模块重量	11.5kg
		颜色	工业灰色RAL7035，可定制
环境要求		工作温度	-40℃~+55℃
		海拔	≤1500m;1500m~4000m之间，根据国标GB/T3859.2,每增加100m,功率降低1%
		相对湿度	0~95%，无凝露
		防护等级	IP20，其余IP等级可定制
		抗污染等级	污染等级III
相关资质及标准		遵循标准	IEEE519、IEC6100-3-6、ERG5/4

检测依据：JB/T11067-2011《低压有源滤波装置》DL/T1216-2019《低压静止无功发生装置技术规范》

YD B系列APF/SVG高防护机型

优点

耐污垢,耐粉尘,耐潮湿等恶劣环境

散热强，噪声低

内置4G/Wifi模块(可选)

防错接线设计，减少现场和服务工作量

安装尺寸

机架式

设备参数

类别	项目		B型模块技术指标
规格	产品名称		高防护机型
	电压等级		208V/400V/480V
	模块规格	208V	50A/15kvar	75A/25kvar	100A/35kvar	150A/50kvar	200A/75kvar
		400V	50A/35kvar	75A/50kvar	100A/75kvar	150A/100kvar	200A/150kvar
		480V	50A/40kvar	75A/60kvar	100A/80kvar	150A/120kvar	200A/180kvar
	模块尺寸（WDH; mm)		500x550x130				500x550x175
	可并联数量		16 台
输入	工作电压		400/280/480Vac(-20%+15%
	工作频率		50Hz/60Hz(±3Hz)
	电网结构		三相三线或三相四线(480V为三相三线）
	电流互感器变比		100:5~10000:5
功能	补偿谐波		2-50 次
	谐波滤除率		THDi<5%（额定负载，THDu<1%)
	补偿无功		-1~+1可调（设备容量范围内）
	补偿三相不平衡		100%不平衡完全补偿
	4G/WiFi模块		可选配
通讯协议	通讯方式		Modbus, TCP/I P, CAN
	通讯接口		RS485，网口
	上位机软件		有，所有参数可通过上位机设置
	故障报警		有，最多可记录1000数据记录
	监控		支持4.3寸触摸屏独立监控/整机集中监控
技术指标	全响应时间		≤5ms
	有功损耗		<2%，额定满载工作下
	散热方式		智能风冷
	噪声		≤60dB
	保护功能		过压、欠压、过热、过流、短路等二十余种保护
	CT安装位置		负载侧/电网侧可选
机械特性	其他尺寸		壁挂式尺寸相同
	模块重量		18kg	21kg	24kg	28kg	39kg
	颜色		工业黑色RAL7021，可定制
环境要求	工作温度		-40℃~+55℃
	海拔		≤1500m;1500m~4000m之间，根据国标GB/T3859.2,每增加100m,功率降低1%
	相对湿度		5%95%，无凝露
	防护等级		IP20，其余IP等级可定制
	抗污染等级		污染等级III
相关资质及标准	遵循标准		IEEE519、IEC6100-3-6、ERG5/4

检测依据：DL/T1216-2019《低压静止无功发生装置技术规范》

/ YD B系列 APF/SVG 690V/800V标准机型

优点

耐污垢,耐粉尘,耐潮湿等恶劣环境

防错接线设计,减少现场和服务工作量

散热强,噪声低

超高效率,最高效率达98%

超小机身,全系列同一高度175mm

安装尺寸

机架式

设备参数

类别	项目	B型模块技术指标
规格	产品名称	690V/800V 标准机型
	电压等级	800V
	模块规格	100A120kvar
	模块尺寸(WDH；mm)	480x570x175
	可并联数量	16 台
输入	工作电压	690/800Vac(-20%+10%
	工作频率	50Hz/60Hz(±3Hz)
	电网结构	三相三线
	电流互感器变比	100:5~10000:5
功能	补偿谐波	2-50次
	谐波滤除率	THDi<5%（额定负载，THDu<1%)
	补偿无功	-1~+1 可调(设备容量范围内）
	补偿三相不平衡	100%不平衡完全补偿
	4G/WiFi 模块	/
通讯协议	通讯方式	Modbus, TCP/IP, CAN
	通讯接口	RS485，网口
	上位机软件	有，所有参数可通过上位机设置
	故障报警	有，最多可记录1000数据记录
	监控	支持4.3寸触摸屏独立监控/整机集中监控
技术指标	全响应时间	≤5ms
	有功损耗	<2%，额定满载工作下
	散热方式	智能风冷
	噪声	≤60dB
	保护功能	过压、欠压、过热、过流、短路等二十余种保护
	CT安装位置	负载侧/电网侧可选
机械特性	其他尺寸	壁挂式尺寸相同
	模块重量	40kg
	颜色	工业黑色RAL7021，可定制
环境要求	工作温度	-40℃~+55℃
	海拔	≤1500m;1500m~4000m之间，根据国标GB/T3859.2，每增加100m，功率降低1%
	相对湿度	5%~95%，无凝露
	防护等级	IP20，其余IP等级可定制
	抗污染等级	污染等级III
相关资质及标准	遵循标准	IEEE519、IEC6100-3-6、ERG5/4

检测依据：DL/T1216-2019《低压静止无功发生装置技术规范》

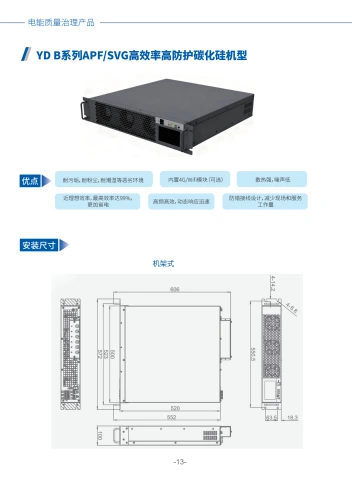

/ YD B系列APF/SVG高效率高防护碳化硅机型

优点

耐污垢,耐粉尘,耐潮湿等恶劣环境

近理想效率,最高效率达99%,更加省电

内置4G/Wifi模块(可选)

高频高效,动态响应迅速

散热强,噪声低

防错接线设计,减少现场和服务工作量

安装尺寸

机架式

设备参数

类别	项目	B型模块技术指标
规格	产品名称	高效率高防护碳化硅机型
	电压等级	400V
	模块规格	50A/35kvar	75A/50kvar	100A/75kvar	150A/100kvar
	模块尺寸(WDH；mm)	500X520X100
	可并联数量	16台
输入	工作电压	400Vac(-20%+15%
	工作频率	50Hz/60Hz(±3Hz)
	电网结构	三相三线或三相四线
	电流互感器变比	100:5~10000:5
功能	补偿谐波	2-50次
	谐波滤除率	THDi<5%(额定负载，THDu<1%)
	补偿无功	-1~+1可调(设备容量范围内)
	补偿三相不平衡	100%不平衡完全补偿
	4G/WiFi 模块	可选配
通讯协议	通讯方式	Modbus, TCP/I P, CAN
	通讯接口	RS485，网口
	上位机软件	有，所有参数可通过上位机设置
	故障报警	有，最多可记录1000数据记录
	监控	支持4.3寸触摸屏独立监控/整机集中监控
技术指标	全响应时间	≤5ms
	有功损耗	效率 Up to 99%/最高达 99%
	散热方式	智能风冷
	噪声	≤60dB
	保护功能	过压、欠压、过热、过流、短路等二十余种保护
	CT安装位置	负载侧/电网侧可选
机械特性	其他尺寸	壁挂式尺寸相同
	模块重量	18kg	27kg	29kg	35kg
	颜色	工业黑色 RAL7021，可定制
环境要求	工作温度	-40℃~+55℃
	海拔	≤1500m；1500m~4000m之间，根据国标 GB/T3859.2,每增加100m，功率降低1%
	相对湿度	5%~95%，无凝露
	防护等级	IP20，其余IP等级可定制
	抗污染等级	污染等级III
相关资质及标准	遵循标准	IEEE519、IEC6100-3-6、ERG5/4

检测依据：DL/T1216-2019《低压静止无功发生装置技术规范》

/ YD B系列 SPC三相不平衡调节装置

YDB系列SPC三相不平衡调节装置针对负载侧三相电流不平衡实时跟踪补偿，可双向快速调节无功功率，实时稳定系统电压。与国网低电压排查治理的管理方针和技术原则完全吻合。

SPC选型查表

变压器容量(kVA)	二次侧电压等级(kv)	二次侧额定电流(A)	补偿不平衡电流(A)	SPC 配置容量(kVar)
50	0.4	72	14	10
80	0.4	115	23	20
100	0.4	144	29	20
125	0.4	180	36	35
160	0.4	230	46	35
200	0.4	288	57	50
250	0.4	360	72	50
315	0.4	454	91	75
400	0.4	577	116	100
500	0.4	721	144	100
630	0.4	909	180	150

注:表中补偿不平衡电流为二次额定侧额定电流额定20%

SPC选型计算

用钳流表分别测试出三相电流IA、IB、Ic，以下表为例，首先计算出三相平均电流laverege

	lA	IB	Ic
电流	OA	20A	100A

\mathsf { l } _ { \mathsf { a v e r a g e } } = - { / { \mathsf { l A } } { - } } { / { + \mathsf { l B } + \mathsf { l c } } { 3 } } - { \mathsf { \overline { { \Omega } } } } = 4 0 \mathsf { A } 式(1)

分别用三相中最大电流减去平均电流、平均电流减去最小电流，结果如下：
Ic - lavaerage = 60A 式(2)
lavaerage - IA = 40A 式(3)

取式(2)、式(3)中最大值即为SPC补偿电流。

设备参数

类别	项目	B型模块技术指标
模块参数	产品名称	SPC三相不平衡调节装置
	电压等级	400Vac
	功率等级	10kvar	20kvar	35kvar	50kvar	75kvar	100kvar	150kvar
系统参数	额定输入电压	400Vac(-20%~+15%)
	电网频率	50Hz/60Hz(±3Hz)
	有功功率损耗	<2%，额定满载工况下
	电网结构	三相四线
	电流互感器	150/5~10,000/5
性能指标	补偿能力	不平衡度<5%
	快速响应时间	<50μs
	补偿电流	15A	30A	50A	75A	100A	150A	200A
	目标功率因数	-1~+1,容性感性连续可调
	噪声指标	<60dB
通讯监控	通讯接口	RS485,网口
	通讯协议	Modbus, TCP/I P, CAN
	模块显示界面	4.3寸触摸屏 LED指示灯
机械特性	安装方式	导轨式			户外落地式
	宽×深×高(mm)	380×400×88			700×400×1200
	净重	10kg	11kg	12kg	50kg	55kg	58kg	60kg
	颜色	工业灰色(RAL7035)，颜色可根据要求定制
环境要求	海拔高度	≤1500m；1500m~4000m之间，根据国标GB/T3859.2，每增加100m,功率降低1%
	运行温度	-40°℃~+55℃
	相对湿度	5%~95%,无凝露
	防护等级	IP20，其余IP等级可定制
相关资质及标准	遵循标准	IEEE519、IEC6100-3-6、ERG5/4

检测依据:JB/T11067-2011《低压有源滤波装置》DL/T1216-2019《低压静止无功发生装置技术规范》

YD BSMJ系列电容器

优点

安全

自愈保护

三相压力保护

放电电阻

平均寿命高达100,000小时

轻质紧凑设计,安装简便

独特的防触电接线端,便于维护

安装尺寸

设备参数

主要特性
标准		IEC 60831-1/-2
额定电压		250V,280V,400V,450V,460V,480V,525V,800V,825V,1000V
频率		50Hz
功率范围		10-40kvar
功耗（不含放电电阻）		<0.2W/kvar
总功耗（不含放电电阻）		<0.5W/kvar
电容公差		-5%,+10%
电压测试	端子间	2.15×UN(AC),10s
	端子与外壳间	≤ 660V-3kV(AC),10s>660V-6kV(AC),10s
放电电阻		标准放电时间60s
工作条件
环境温度		-25~55℃
湿度		95%
海拔高度		2000m
过压		1.1×UN(每24小时允许连续过压8小时)
过流		高达1.5×IN
峰值浪涌电流		200×IN
操作频率(max)		高达 5,000 次/年
平均寿命		高达100,000 小时
谐波水平		NL<10%
安装特性
安装位置		室内垂直安装（特定条件可以水平安装，请联系我司）
紧固		使用带螺纹的M12,M16螺栓，电容器底部紧固安装及接地
接地
端子		三相防触电接线端子，特殊的力矩紧固设计，确保与电缆的紧密连接
安全		自愈+压力保护+放电装置+温度保护(另选型)
保护		IP20
结构
外壳		压缩铝罐
电介质		耐高温聚丙烯锌铝合金镀膜
填充物		独特材料填充密封（无聚氯联苯）

YD CKSG调谐电抗器

优点

与过谐型电容器串联组成调谐型无功功率补偿设备

保护电容器,防止谐波放大

吸收部分谐波电流,起一定的滤波作用

注意事项： 1:YDL调谐电抗器的选取要根据系统的谐波频谱。2:YDL调谐电抗器必须和过谐型电容器串联使用。

安装尺寸

有关尺寸问题，订货时请与我司联系!

设备参数

基本性能
描述		三相，干式，高度线性磁环流
防护等级		IP00
绝缘等级		H
额定电压		400V 三相50Hz				」
每项感抗误差		-5,+5 %				」
防护水平		1.1kV
介电测试绕组与绕组，绕组对地		4kV,1min
热保护功能		输出节点容量250V AC,2A				」
运行条件
室内使用	储存温度	$- 4 0 ^ { \circ } \mathsf C , + 6 0 ^ { \circ } \mathsf C$				」
	运行相对湿度	20-80%
	盐雾耐受	250小时				」
运行温度	海拔≤1000m	$M i n = 0 ^ { \circ } C , M a x = 5 5 ^ { \circ } C ,$ 最高年平均温度 $= 4 0 ^ { \circ } \mathsf { C } .$ 24小时平均温度=50℃				」
	海拔≤2000m	$M i n = 0 ^ { \circ } C , M a x = 5 0 ^ { \circ } C ,$ 最高年平均温度 $= 3 5 ^ { \circ } \mathsf C ,$ 24小时平均温度=45℃
产品规格
详见本手册P21
安装方式
垂直安装			垂直安装有利于散热
为在真实条件下安全运行，必须考虑使用电抗器来承受谐波电流和电网电压波动造成的影响。下表给出了几个比较典型的谐波电流对应的调谐频率。
(%)		谐波电流
调谐频率/电抗率		i3	i5	i7	il1
2.7/14%		5	15	5	2
3.8 /7%		3	40	12	5
4.2 /5.7%		2	63	17	5

/ YD KL/KT 系列新一代无功补偿控制器

正方形开孔，长方形外形采用VSK特殊的方式安装。

相位及同名端接错解决方案
相位自动识别	在负载稳定下,识别率99%
相位人工辅助识别	识别率100%(不适应容性电网系统)
同名端自动识别，绕组对地	识别率 100%

意义：便捷维护，无需外派技术人员到现场，为厂家节约大量时间，人力，物力和财力。

补偿效果评估系统控制器

意义:在补偿装置设计阶段，补偿总容量设计多少最合适，可通过此功能直观的得到补偿总容量的数值;在补偿装置运行阶段，补偿系统工作是否达到预期目的，如没有达到是什么原因引起的，可通过此功能直接得到答案。

特殊的四种切换模式
切换模式	特点
P--1:循环投切	均衡使用,每小时轮换一次
P--2:编码投切	补偿精度高
P--3:先投后切	滤波补偿
P--4:寻优投切	补偿精度中

意义:使得本控制器几乎能适应所有的用电场合对补偿控制策略的要求，真正做到一机统天下，可减小用户的选型困难和优化控制器的库存数量，间接节约生产成本。

回路电容容量任意编码

●可用编码0123456789F

●0表示本回路禁止输出(表示本回路未使用)

●1-9可用编码

●F表示本回路一直输出(固定补偿)

意义:我们利用及其简单的可编程参数，可为用户带来极大的使用灵活性，通过修改这些参数可实现固定补偿功能、任意编码功能、将某个回路临时关闭功能、当补偿容量不够时可随时激活未使用的输出回路功能等。

性能

●长期稳定监测网络和设备

●提供的有关设备的状态信息

●在异常的情况下传输的报警信号

●Modbus协议通讯

●通过新的控制算法快速提高功率因数,降低开关动作次数

操作简单

●简化了编程和智能化的自我设置的可能性

●人体工学的控制按钮布局

●快速和简单的安装和布线

●简易菜单允许控制器自我配置

YD-K□-□G系列共补控制器型号(用于平衡电网)
型号	节点输出	有源输出	网络输出	输出回路	开孔尺寸(mm)	支持扩展模块
YD-KR-12G	●(静态)			12	113×113
YD-KR-24G	●(静态)			24	138.5×138.5
YD-KT-12G		●(动态)		12	113×113
YD-KT-24G		●(动态)		24	138.5×138.5

YD-K□-□F系列分补控制器型号(主要用于不平衡电网,也可以用于平衡电网)
型号	节点输出	有源输出	网络输出	输出回路	开孔尺寸(mm)	支持扩展模块
YD-KR-12F	●(静态)			12	113×113
YD-KR-24F	(静态)			24	138.5×138.5
YD-KT-12F		(动态)		12	113×113
YD-KT-24F		(动态)		24	138.5×138.5

YD T系列晶闸管投切开关

接线图

产品概述

采用晶闸管投切开关的电容器组可对负荷实现瞬时动态快速投切，并达到无浪涌、无暂态电流延长电容器的使用寿命及保护系统安全可靠运行。

无功补偿的常规优点

●降低主电源和电力变压器上的损耗

●降低系统压降

●增加设备的可利用能源

适用场所

晶闸管开关电容器组是有时有必要在很短时间补偿负载的最好选择。例如钢铁企业、起重设备(起重机、码头起重机等)、电缆制造商(挤出机等)、焊接机、机械手、压缩机、滑雪提升台、低压工业电网(化工设备、造纸厂、汽车零部件供应商)。

晶闸管开关电容器组也是适合对噪音影响有要求的场所，最符合人体工程学的解决方案，如酒店、银行、写字楼、基础服务设施(信息板、电信、医院、商场)。

晶闸管开关电容器组的优点包括

◆将电网干扰最小化，如电压降和电压波动

◆无运动部件，减少了维护工作(即无电磁接触器)

增强电容寿命。

型号	额定电压	可控电容器容量	相数	尺寸(W×H×D)
YD-T25-25400	250V	25/3	分相	55×215×180
YD-T30-25400	250V	30/3	分相	55×215×180
YD-T25-40300	400V	25	三相	155×180×18
YD-T30-40300	400V	30	三相	155×180×180
YD-T40-40300	400V	40	三相	155×180×180
YD-T50-40300	400V	50	三相	155×180×180
YD-T60-40300	400V	60	三相	155×215×180
YD-T90-40300	400V	90	三相	155×215×180
YD-T25-60300	690V	25	三相	155×215×180
YD-T30-60300	690V	30	三相	155×215×180
YD-T40-60300	690V	40	三相	155×215×180
YD-T50-60300	690V	50	三相	155×215×180

YD-T型晶闸管快速投切调节器接线示意图(三相共补)

YD-T型晶闸管快速投切调节器接线示意图(单相分补)

YD Z系列母线式智能电容装置

YD-Z系列母线式智能电力电容一体滤波装置(以下都简称智能电容器装置)，YD研发并拥有自主产权的新一代无功补偿装置，它主要由低压电力电容器，智能测控单元模块，过零投切技术，线路保护单元等集成一体化组成。是传统无功补偿装置与先进的微电子技术相结合的产物，是代表智能电网时代的革命性的高新技术产品，它适用于各种用电场合的无功功率自动补偿。

集成模块为相对独立的谐波治理与无功补偿一体化功能单元，用户或设计师只需提供设计容量，将控制器+集成模块+柜体自由简单的组合，就能轻松地构成滤波补偿装置成套设备，其优点为：积木式、单元式组合灵活方便、结构明晰。

扩展功能强大、垂直母线系统连接可靠、保护功能齐全、抑制滤除谐波效果明显、补偿精度高、运行故障率低、低碳节能绿色环保。高智能化的设计，将使安装更简易，运行更安全，维护更简便。

功能特点

◆一体化：将各种无功补偿器件集成为一体，一台产品就囊括了传统无功补偿柜体的全部功能器件，一次二次线即联即用，安装简单可靠。

智能化：在高性能硬件的基础上，结合信号采集、无功补偿、联网通讯等先进成熟的软件应用，可实现精确补偿、智能组网、故障自动排除报警等功能。

简易化：一体化的设计，使接线更方便，安装更模块化，生产更简易化;智能化的软硬件结构，使得在现场使用时无需另行参数设置(包括通讯参数等)就可全智能运行，智能组网功能可自动组网(多机系统中自动生成主机，可控制其他副机)，并具有灵活的重启复位再组网，故障退网等功能，这都使现场投运更简易化。完完全全实现了智能运维模式。

零投化：采用成熟的无功补偿控制技术与电容器过零投切技术，实现了无涌流过零投切的优点，大大提高了电气使用寿命。

多样化：可实现单机运行，多机运行模式，即连即用，系统自动判断组网状态，无需人工设置。也可根据需要，配置外接参数显示器，或外接无功补偿控制器，或配电监测计量终端。

小型化：采用紧凑的设计，最大的节省了空间，组成柜体后，在体积，成本，运输等方面可占据更大的优势。

使用场合

无功补偿滤波模块，适用各种型号柜体，积木式可直接安装使用，即连即用。

用于谐波污染严重的三相电网中无功功率的集中补偿。

◆适用于谐波污染的用电场所

模块化【抽屉式(插入)式结构】新技术的优点

六个转变实现低压无功补偿(滤波)装置新发展:

1.生产转变：变传统的生产固定柜到生产灵动的各种模块组合;

2.人工转变：一次线和二次线化繁为简，节省大量人工，可靠性更高;

3.智能化转变：智能互联，可自动智能组网，可实现单机运行，多机运行模式;

4.安装转变：模块如同搭积木,可按照需要任意组合出各种分路及容量;

5.库存转变：变传统的且较能占用资金的固定柜库存到灵动的各种模块库存;

6.售后服务转变:智能组网功能可自动组网(多机系统中某一机组故障自动退网并自动生成主机可持续正常运行

待新模块运达现场后用户可自行快速插拔更换，节省售后成本，真正做到智能运维。

安装方式

母线式补偿装置简易安装示意图

独创的简易安装方式

一次回路与二次回路即连即用，一次线只需将其通过母线相连，二次通过网线相连就实现对接及容量扩展。“多重专利技术保护仿冒必究”

产品概述

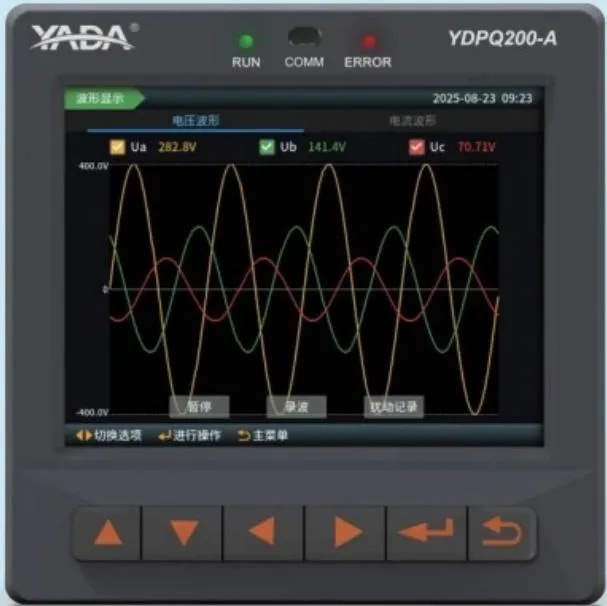

YDPQ200-A电能质量在线监测装置是广东雅达电子股份有限公司自主研发的新一代电能质量在线监测装置。装置具有高精度的测量和计量功能、定时记录及分时计费功能；丰富的电能质量监测功能，装置遵循最新的电能质量国家标准和电能质量监测设备通用要求的国家标准，集谐波分析，波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡监测、事件记录、测量控制等功能为一体，广泛适用于化工、钢铁、冶金、半导体、医院、数据中心、新能源等行业的电能质量监测。

田产品功能及特点

一、5.7寸彩屏液晶显示，体积小巧，性价比高;

二、A级电能质量监测、瞬态、暂态、稳态全面监测；

三、20μs瞬态捕捉，1024点/周波采样率;

四、独立 RTC，多种校时方式：SNTP、IRIG-B、PPS;

五、支持Modbus RTU/TCP，IEC 61850标准协议;

六、支持GOOSE协议;

七、16GB大容量存储、半年超长统计记录;

八、支持通用标准数据交换格式PQDIF，支持IEEE 标准电力系统暂态数据交换格式COMTRADE;

九、遵循最新的电能质量标准和电力测量标准。

实时电压/电流/功率/电能显示；■电压偏差、频率偏差、2-63次谐波电压/电流、0.5-62.5次间谐波电压/电流、电压闪变、电压波动、快速电压变化等稳态数据监测；电压中断、电压暂升、电压暂降监测、电压瞬态监测；■事件记录、波形记录、定时录波、扰动记录、有效值记录；■PQDIF文件存储、

COMTRADE文件存储； 2路RS485通讯接口、2路以太网接口；■1路GPS对时接口；1路USB接口。

技术参数

描述	技术指标
精度	电压土0.1%，电流土0.1%，电能0.2S
接线方式	三相四线或三相三线
标称电压	57.7V/100V或220V/380V
额定电流	5A、1A
辅助电源	AC85V~AC265V，50/60Hz or DC100V~DC330V，最大功耗≤8W
工作环境	工作温度-25℃~+55℃，湿度:5%~95%RH无凝露
通讯协议	ModBus-RTU、ModBus-TCP，IEC61850

外形尺寸及接线方式

外形尺寸：144mm×144mm×85mm
安装方式：盘面安装
开孔尺寸：138mm×138mm

产品概述

YDPQ200-C是集先进全面的电能质量监测和分析、高精度测量、超大容量数据存储和记录、多种通信方式及控制功能于一体，实时监测电网电能质量状态。大屏幕高分辨率TFT彩屏液晶显示，为您提供清晰的数据和图形显示（波形图、相位图、柱状图等）。采用铝合金高档金属外壳，外观精致美观。

该表可广泛应用于电力系统各种规模和电压等级的变电站、发电厂、石化、冶金、电气化铁路、电子制造、医疗、数据中心、通信等企业用户，以及电力系统电网调度中心等场所。

产品功能及特点

一、全电量测量，0.2S级电能计量;

二、5.7英寸高分辨率TFT彩屏液晶显示;

三、电压暂升暂降及中断监测、电压偏差、频率偏差、快速电压变动、短时闪变、长时闪变;

四、三相电压/电流不平衡度及谐波畸变率;

五、三相电压/电流总谐波和2\~63次分次谐波;

六、三相电压/电流总间谐波和0\~63分次间谐波;

七、SOE事件记录及故障录波功能(256点/周波);

八、支持三相电流、有功、无功需量及最值记录;

九、1024条事件记录，1024条波形记录存储;

十、具有双路RS485和1路TCP/IP以太网口功能。

P技术参数

描述	技术指标
精度	电压土0.2%，电流土0.2%，电能0.2S
接线方式	三相四线或三相三线
额定电压	0~400V(400VLN/690VLL)
额定电流	5A、1A
辅助电源	AC85V~AC265V，50/60Hz or DC100V~DC330V，最大功耗≤5W
工作环境	工作温度-10℃~+60℃，湿度:5%~95%RH无凝露
通讯协议	ModBus-RTU、ModBus-TCP规范，IEC61850

外形尺寸及接线方式

外形尺寸：144mm×144mm×85mm
安装方式：盘面安装
开孔尺寸：138mm×138mm

产品概述

YD6600-Q是一款集电能计量及电能质量分析于一体的三相交流多功能电力测控仪，包含谐波分析、不平衡度测量、闪变监测、电压暂态事件、录波及事件记录等功能，采用全新的双核架构，以32位浮点ARM和DSP为核心，实现高精度测量、稳定运行；彩色液晶显示器为您提供清晰的数据和图形显示，包括波形图、相位图、柱状图等，提供丰富的功能接口：开关量输出、开关量输入、2路支持ModBus-RTU的RS485通讯、TCP/IP通讯，可广泛应用于电力系统各种规模和电压等级的变电站、发电厂、石化、冶金、电气化铁路、电子制造、医疗、数据中心、通信等企业用户，以及电力系统电网调度中心等场所。

产品功能及特点

一、全电量测量，0.5S级电能计量;

二、3.5英寸高分辨率彩屏液晶显示;

三、电压暂升暂降及中断监测、电压偏差、频率偏差、短时闪变、长时闪变;

四、三相电压/电流不平衡度及谐波畸变率;

五、三相电压/电流总谐波和2\~63次分次谐波;

六、三相电压/电流总间谐波和1\~63分次间谐波;

七、SOE事件记录及故障录波功能;

八、支持三相电流、有功、无功需量及最值记录;

九、支持4路DI、4路DO输入输出；

十、具有双路RS485/Modbus-RTU和1路TCP/IP以太网口功能;

技术参数

描述	技术指标
精度	电压土0.2%，电流土0.2%，电能0.5S
接线方式	三相四线或三相三线
额定电压	0~400V(400VLN/690VLL)
额定电流	5A、1A
辅助电源	AC85V~AC265V，50/60Hz or DC100V~DC330V，最大功耗≤5W
工作环境	工作温度-10℃~+60℃，湿度:5%~95%RH无凝露
通讯协议	ModBus-RTU、ModBus-TCP规范

外形尺寸及接线方式

外形尺寸：96mm×96mm安装开孔尺寸：92mm×92mm安装方式：盘面安装

APF/SVG单机配电示意图(CT接在电网侧)

APF/SVG产品型号说明

举例: YD 035 APF 4 4L/RL-P-B-2

此型号代表：雅达35A，400V滤波器，三相四线制，机架式，带屏幕，B系列第二代产品

安装方案

用户可自行选择并柜安装贯穿母排方式，或者独立安装进线电缆方式，系统采样CT方案可选择负载侧或电网侧采样方案。

APF/SVG单机配电示意图(CT接在负载侧)

广东雅达电子股份有限公司

公司总部：广东省河源市源城区高埔岗雅达工业园

广州分公司：广州市黄埔区瑞和路39号H3座701-728号

总机：86-762-3493888

电能质量治理产品

关于雅达

经营理念

目录

产品优势

绿色化

小型化

智能化

模块化

/ YD A系列APF/SVG标准机型

整柜产品

壁挂式模块

设备参数

/ YD B系列 APF/SVG机架式超小机型

优点

安装尺寸

设备参数

YD B系列APF/SVG分布式机型

优点

安装尺寸

设备参数

YD B系列APF/SVG高防护机型

优点

安装尺寸

设备参数

/ YD B系列 APF/SVG 690V/800V标准机型

优点

安装尺寸

设备参数

/ YD B系列APF/SVG高效率高防护碳化硅机型

优点

安装尺寸

设备参数

/ YD B系列 SPC三相不平衡调节装置

SPC选型查表

SPC选型计算

设备参数

YD BSMJ系列电容器

优点

三相压力保护

安装尺寸

设备参数

YD CKSG调谐电抗器

优点

安装尺寸

/ YD KL/KT 系列新一代无功补偿控制器

补偿效果评估系统控制器

回路电容容量任意编码

YD T系列晶闸管投切开关

产品概述

适用场所

晶闸管开关电容器组的优点包括

YD Z系列母线式智能电容装置

功能特点

使用场合

模块化【抽屉式(插入)式结构】新技术的优点

安装方式

独创的简易安装方式

产品概述

田 产品功能及特点

技术参数

外形尺寸及接线方式

产品概述

产品功能及特点

一、全电量测量，0.2S级电能计量;

外形尺寸及接线方式

产品概述

外形尺寸及接线方式

APF/SVG产品型号说明

举例: YD 035 APF 4 4L/RL-P-B-2

安装方案

快速跳转到指定页

田产品功能及特点
